1.智慧燈桿系統組成

智慧燈桿系統架構由設備感知層、網絡通信層、數據匯聚層、平臺應用層這四層構成。

1.1感知層

感知層是指攝像頭、傳感器等傳感設備和技術，可實現對智慧燈桿解決方案中所有終端設備的全面感知。智慧燈桿涉及到的感知層設備有：智能路燈、安防攝像頭、LED顯示屏、環境監測相關的傳感器等。

1.2網絡層

網絡層通過網絡層，設備感知層可以將相關的信息上報給數據層;通過網絡層，設備感知層也能夠接收相應的操作指令并執行。在智慧燈桿解決方案中，采用靈活組網的NB-IoT來控制和監測路燈，同時采用4G、有線等通信方案，支持各種傳感設備無縫接入，便于統一數據采集和管理分析。(PS：這里其實涉及到多種通信制式的方案，比如NB-IoT和4G，也可以是zigbee，lora+有線的通信方式。各種方式可以根據具體的場景制定具體的通信方案。)設備接入、邊緣計算、通信協議驅動對接，無線通信等復合功能由佰馬BMG8200集控網關擔當。

1.3平臺應用層

網絡通信層之上是數據層，該層將感知層獲取到的原始數據信息，如溫度、濕度、噪音、監控視頻等，這里也提供多層數據融合處理。通佰馬智慧燈桿云平臺，應用層功能包括了路燈照明監測、安防監控、環境監測、信息發布、網絡廣播、緊急呼叫，LED屏，充電樁，IP音柱等功能。

2.智慧燈桿主要應用場景

智慧城市是一個復雜而龐大的工程，智慧燈桿因為系統復雜，外設種類繁多，而且都是模塊化安裝，具備各種場合應用的可能。智慧交通，智慧市政，智慧景區，智慧安防等都是典型的智慧路燈桿應用場景。公園，廣場，景區，步行街，城市道路都可以成為不同配置的智慧路燈桿的展示場所。

就目前智慧路燈桿的實際應用，不可避免分兩種情況，一種是存量燈桿的智能化改造，一種是新建智慧路燈桿，如果是新建路燈桿就要考慮燈桿本身所在城市的地理位置，是文教區，生活區還是城市主干道上，抑或其他特色場所，如果是老舊燈桿改造，除了要考慮以上地理位置外，還得考慮現有燈桿的重量承受能力和改造的便捷性，和成本。

智慧燈桿典型應用場景1--智慧社區

社區，小鎮上的路燈一般不高，而且具有一定的文化特色，所建設的智慧路燈桿的桿形，所搭建的外部設備需考慮實用性和成本，大而全的外設功能不適用這種場景。

在社區建設過程中，智慧路燈桿具有得天獨厚的優勢：智能照明滿足社區道路基本需求；安防監控系統可24小時對社區疑似人員進行跟蹤排查，方便物業及時發現問題進行攔截盤查；環境監測隨時對社區空氣檢測，特別是進行垃圾分類規定后，定點的環境監測有利于社區用戶形成良好自覺的習慣；此外，搭配智慧路燈充電樁功能，滿足新能源電動車的需求，配合國家綠色環保出行大方針。

智慧社區中的智慧燈桿，一般建議搭載：智慧照明，LED屏幕，環境傳感系統，戶外WiFi，IP音柱，安防系統，充電系統。

LED屏幕：根據需要播放宣傳視頻，通知和環境信息，比如溫濕度，天氣情況等。

智慧照明系統：根據照明需求，按時開關燈，調節路燈亮度。

環境傳感系統：采集周邊環境信息，不需要每根燈桿都搭載，一個園區或小鎮搭載一套即可，所采集的信息可以共享到所有智慧燈桿的LED屏幕上。

戶外WiFi：社區通常是人們生活，休閑的去處，WiFi可以為休閑的人群提供高速上網體驗。

IP音柱：園區的IP音柱可以配合宣傳視頻，安防系統聯動提供音頻輸出，可組播，也可以單播，一些突發事件可以通過IP音柱廣播出去，第一事件告知民眾如何防范，起到宣傳，警示，安撫的作用。

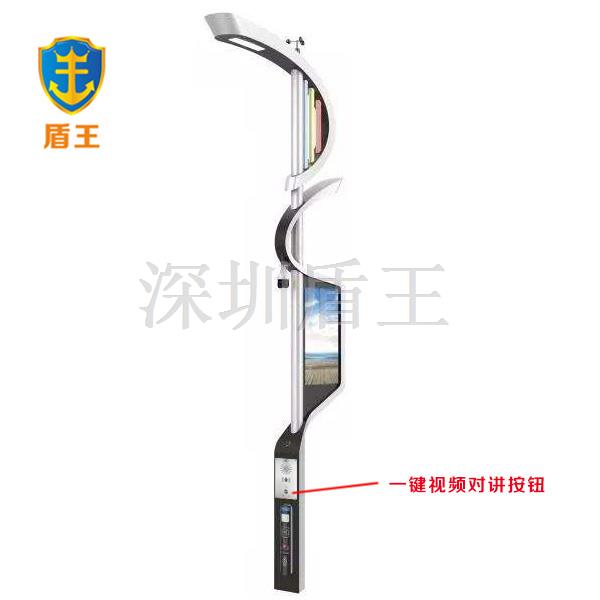

安防系統：攝像系統，一鍵報警系統都是安防系統的一部分，系統之間可以聯動，實現視頻對講，視頻巡航跟蹤。

充電樁系統：社區里有許多電動汽車，電動自行車，手機充電的需求，可以根據實際需求搭載不同充電樁，滿足具體需求。

以下是“5G智慧燈桿”靜默閃耀在烏鎮的實景圖，烏鎮已實現5G網絡全覆蓋，正積極打造5G示范鎮。5G智慧農場、智慧安防小區、互聯網醫院、智慧養老、智能交通……一系列“嘗鮮”項目讓烏鎮百姓提早過上了智慧生活。

智慧燈桿典型應用場景2--智慧景區

景區，公園是休閑區域，人員多而雜，市民和游客交雜在一起，對政府來說有一定的安防壓力和監管壓力，如何有效管理好景區公園成為政府的重要責任。

智慧景區根據需要一般建議搭載：智慧照明，LED屏幕，環境傳感系統，戶外WiFi，IP音柱，安防系統，充電系統。各子系統的作用跟智慧社區類似，只是在不同具體場景搭載的外設可以適當取舍。

云南麗江，南方絲綢之路”和“茶馬古道”的重要通道，“5G智慧燈桿”包括：照明功能、視頻監控、信息發布屏、城市廣播、環境監控、噪音檢測、指路牌。

杭州西湖邊、白堤對面的湖濱路步行街舊貌換新顏，一夜之間“5G智慧燈桿”正式亮相，為“最杭州、醉西湖”增添了綽約的風姿。安裝使用后對整體提升城市智慧化管理水平有著顯著效果，是智慧城市、安全城市首選，極大提高了城市管理效率。也為景區科技化提升奠定基礎。

智慧燈桿典型應用場景3--城市干道

城市干道的智慧路燈桿應該以照明需求為主，其他多樣化的外設應該根據需求增加，主要考慮外設的實用性，比如音柱，一鍵報警，戶外WiFi等就沒必要加載，因為這些功能在實際應用中很少會用到。

城市干道一般建議搭載：智慧照明系統，LED屏幕，環境傳感系統，視頻系統。

LED屏幕：城市干道的燈桿搭載LED屏幕可以考慮廣告的市場價值，從成本考慮，不需要每桿燈都搭載，可以每隔一段距離搭載一桿，這樣既可起到宣傳廣告的效果，也節約了建設成本?？梢愿鶕枰シ判麄饕曨l，廣告，通知和環境信息等，比如溫濕度，天氣情況。

智慧照明系統：城市干道路燈的照明需求是很強烈的，特別是快速路，需要足夠的亮度保障行車安全，而且不同時段照明亮度需求也不一樣，既要考慮行車安全，也要考慮節能。智慧照明系統能根據時段和光照強度開關燈和調節路燈亮度。

環境傳感系統：采集周邊環境信息，不需要每根燈桿都搭載，一個條路或者一個區域搭載一套即可，所采集的信息可以共享到所有智慧燈桿的LED屏幕上。

視頻系統：城市干道視頻系統主要是配合交通部門的車輛違法抓拍和安防需求，隨時監測車輛信息和安防事件的視頻調用。

交通誘導、停車指示、交通流量、車輛監控、應急救援、違章取證以及車聯網系統也可以通過城市干道的智慧路燈外設將信息收集、監控等實時傳輸至指揮中心，通過分析，將數據傳送給不同的城市管理部門，從而讓城市運行井然有序。
